Principaux paramètres techniques de la machine d'imprégnation sous vide |
|||
|
Modèle de produit |
SQ-70SD |
SQ-100SD |
SQ-200SD |
|
Taille du réservoir de peinture |
700 mm (L) * 500 mm (L) * 200 mm (H) |
1000 mm(L)*600 mm(L)* 400 mm(H) |
2000mm(L)*1000mm(L)* 1000mm(H) |
|
Vide ultime |
-0.1MP |
-0.1MP |
-0.1MP |
|
Gamme de vide |
0-1MP |
0-1MP |
0-1MP |
|
Pompe à vide |
RAD-020U |
RAD-060U |
RAD-100U |
|
Puissance de la pompe à vide |
0,75 KW |
1,5KW |
2,2 kW |
|
Vitesse du moteur |
2800 tr/min |
1400 tr/min |
1400 tr/min |
|
Niveau de bruit |
70 dB(A) |
68 dB(A) |
68dB(A) |
|
Moteur de broche |
Triphasé asynchrone |
Triphasé asynchrone |
Triphasé asynchrone |
|
Tension d'alimentation |
380 VCA 50 Hz |
380 VCA 50 Hz |
380 VCA 50 Hz |
|
Puissance des machines |
0,8 KW |
1,7 kW |
2,7 kW |
|

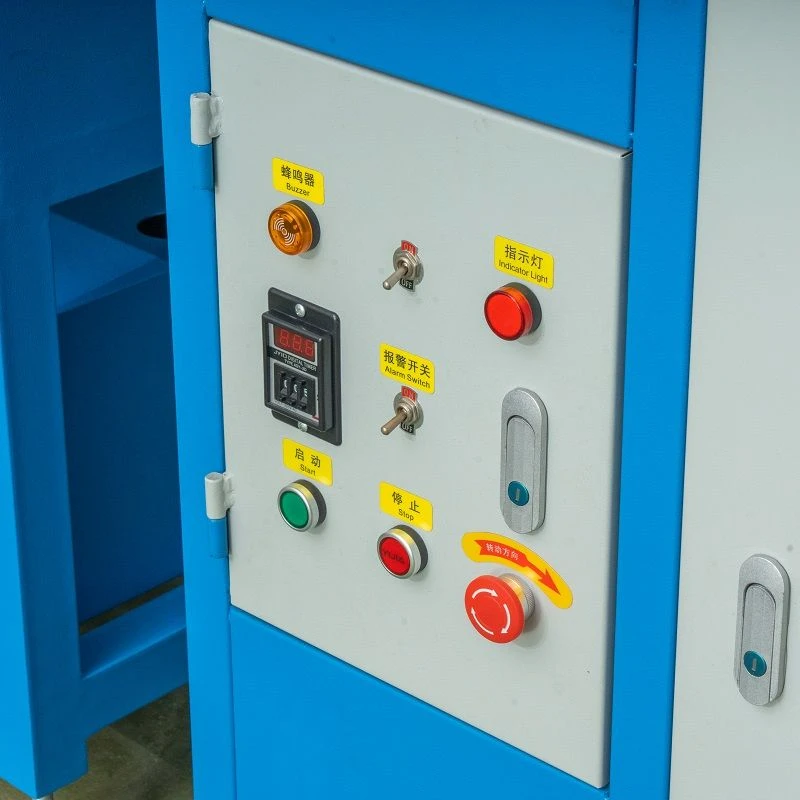

Appelez la police |
avoir |
avoir |
avoir |
|
Éclairage intérieur |
avoir |
avoir |
avoir |
|
Paramètres d'heure |
avoir |
avoir |
avoir |
|

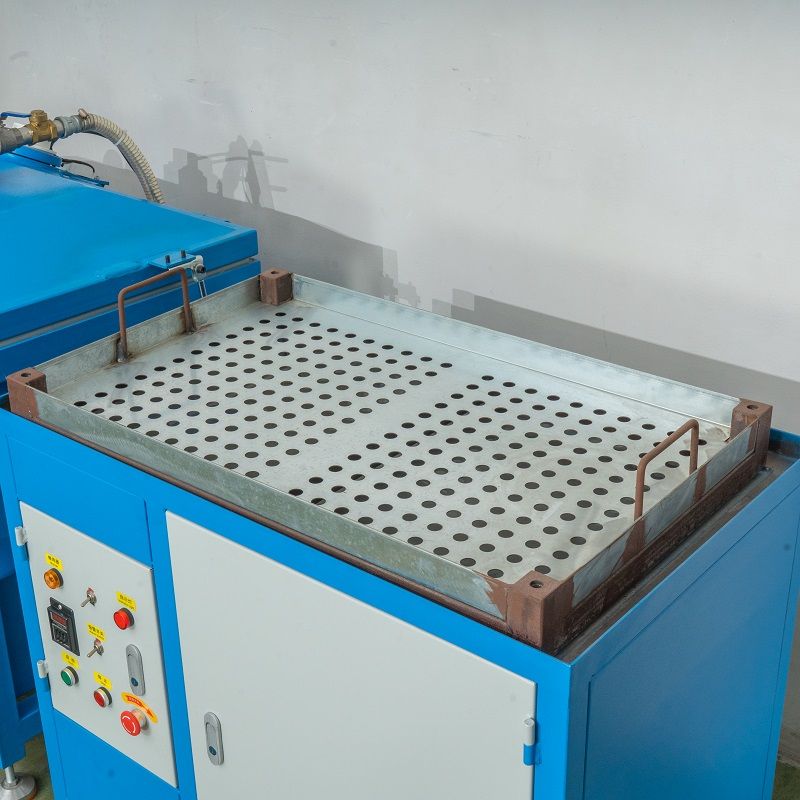

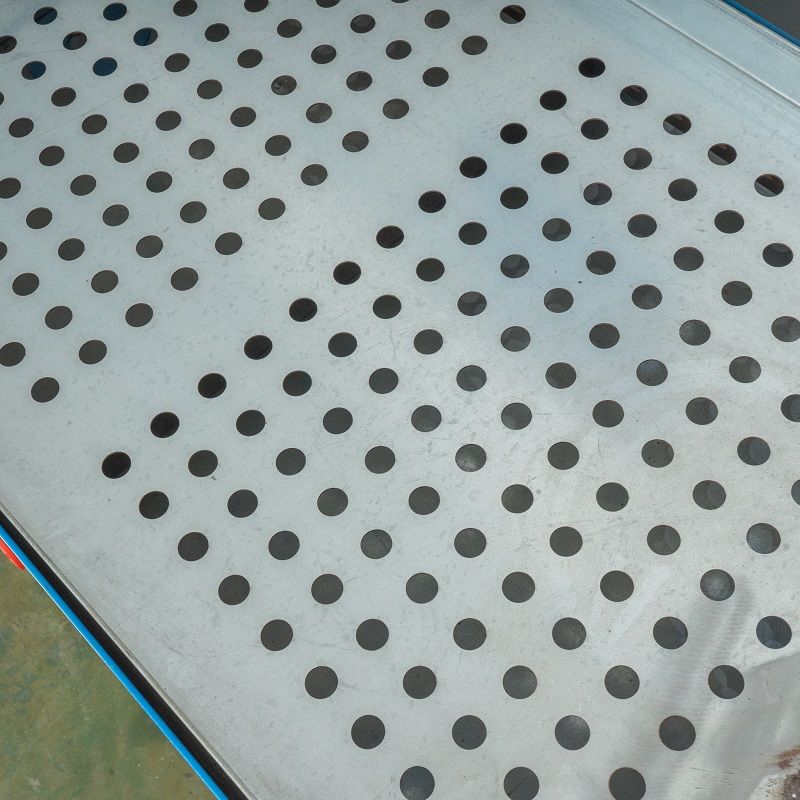

Plateau de trempage de peinture |
2 |
2 |
2 |
|
Dimensions |
1550mm(L)*800mm(L)* 1200mm(H) |
2000 mm(L)*900 mm(L)* 1200 mm(H) |
2400 mm(L)*1500 mm(L)* 1800 mm(H) |
|
Poids de l'équipement |
210KG |
370KG |
680KG |

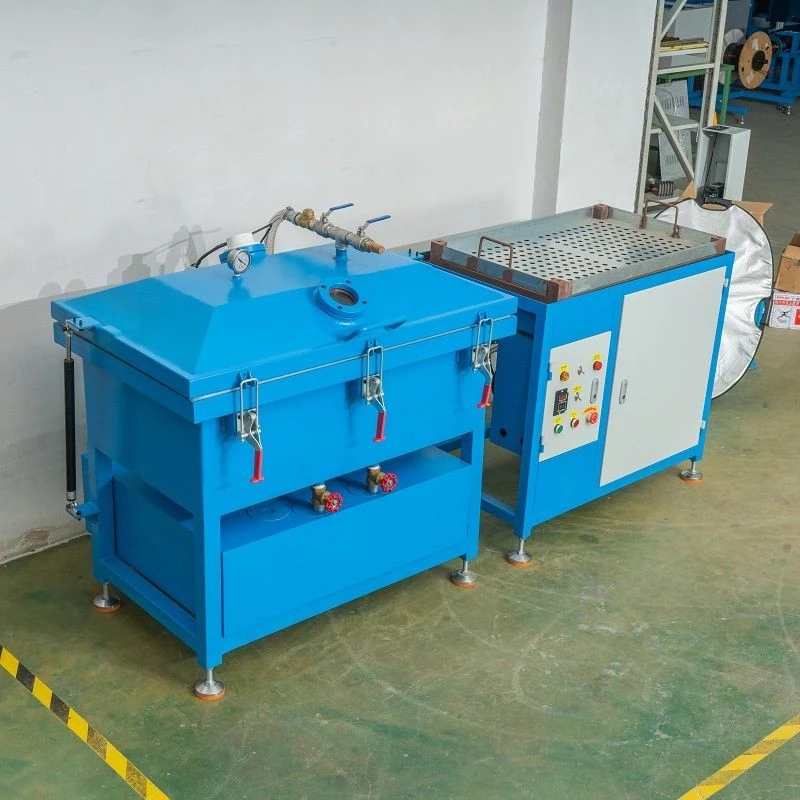

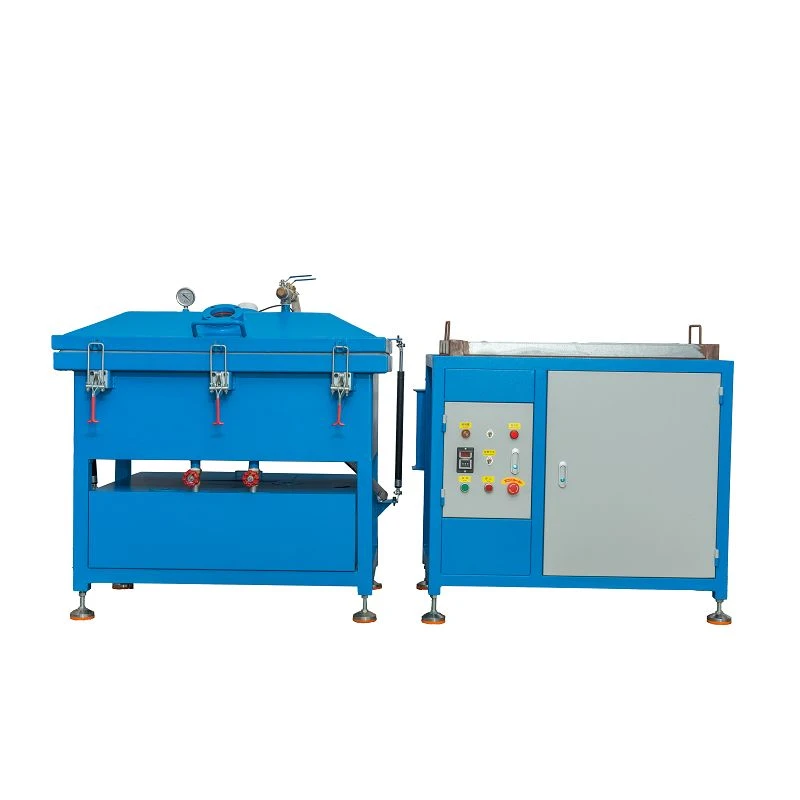

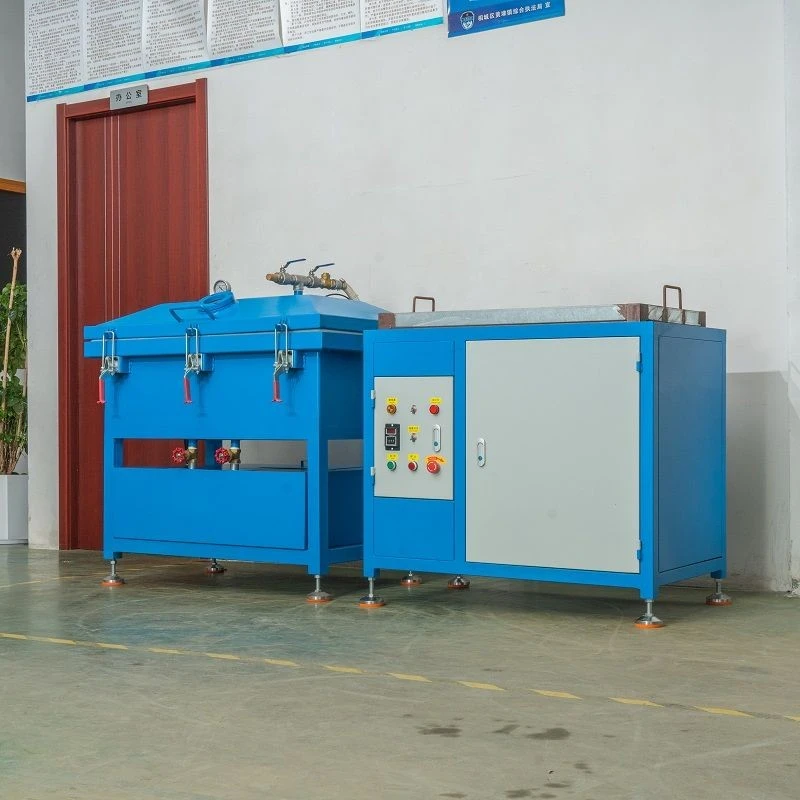

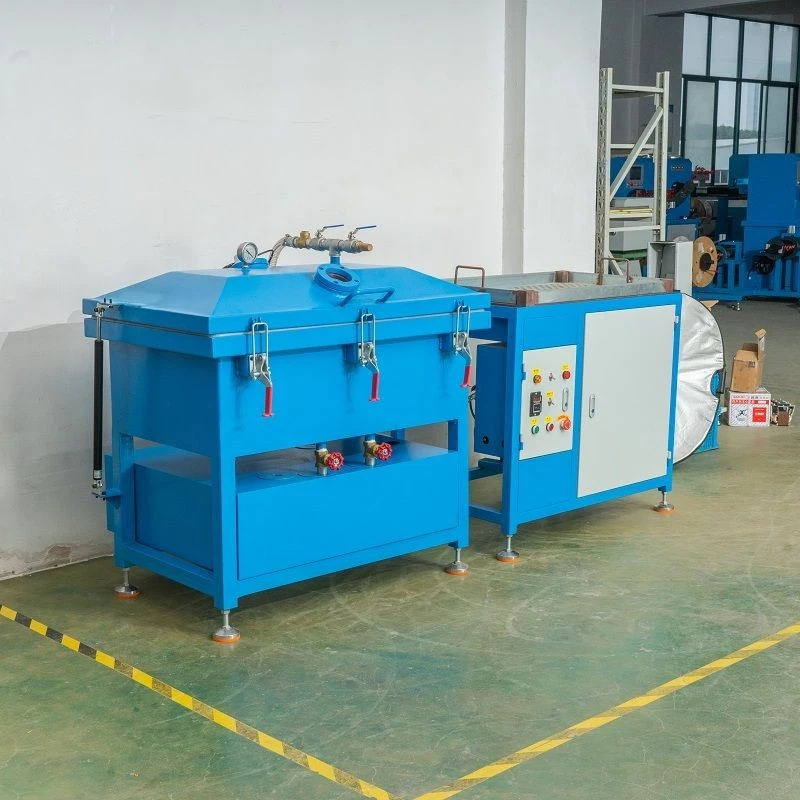

Structure

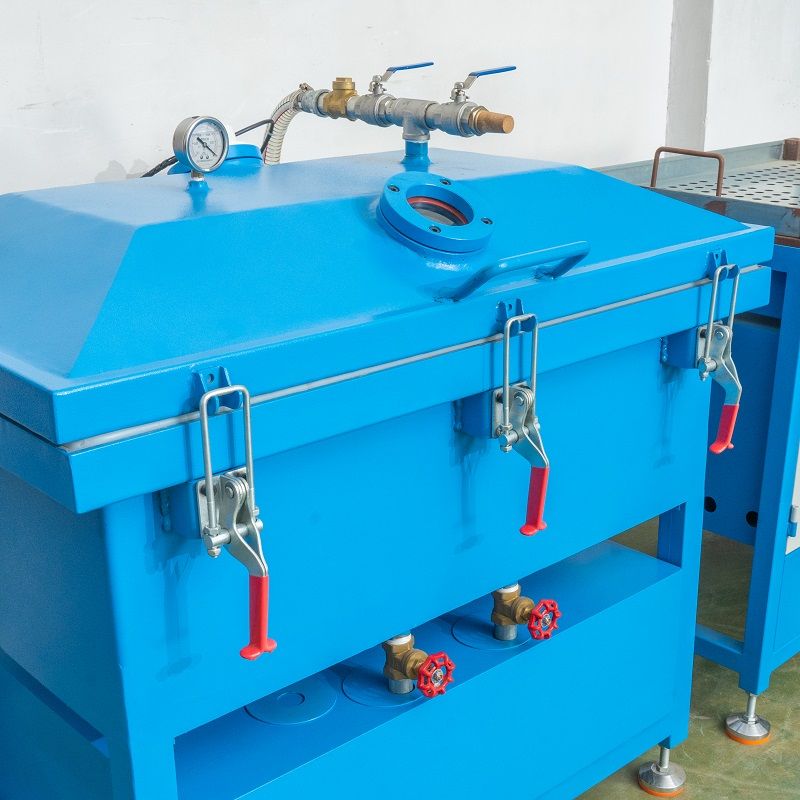

Boîte peinte :

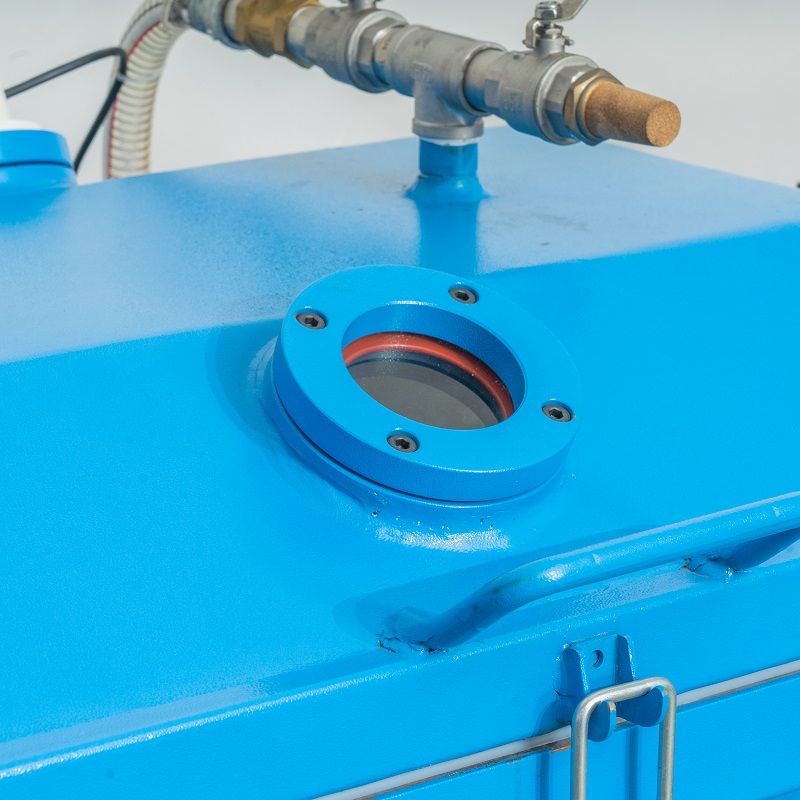

Il s’agit du composant principal utilisé pour maintenir la pièce à usiner et la peinture isolante. Il est généralement conçu comme une structure étanche et résistante à la pression, capable de résister à une certaine pression du vide et à la pression du liquide de peinture. La boîte est généralement équipée d'une fenêtre d'observation, d'une entrée et d'une sortie, d'une interface sous vide et d'une entrée et d'une sortie de liquide de peinture.

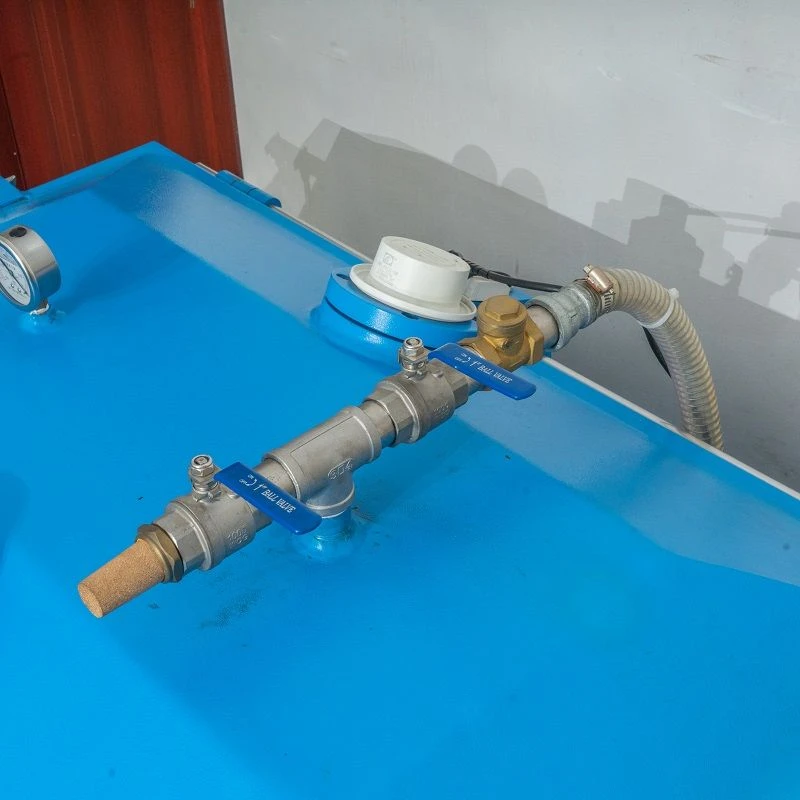

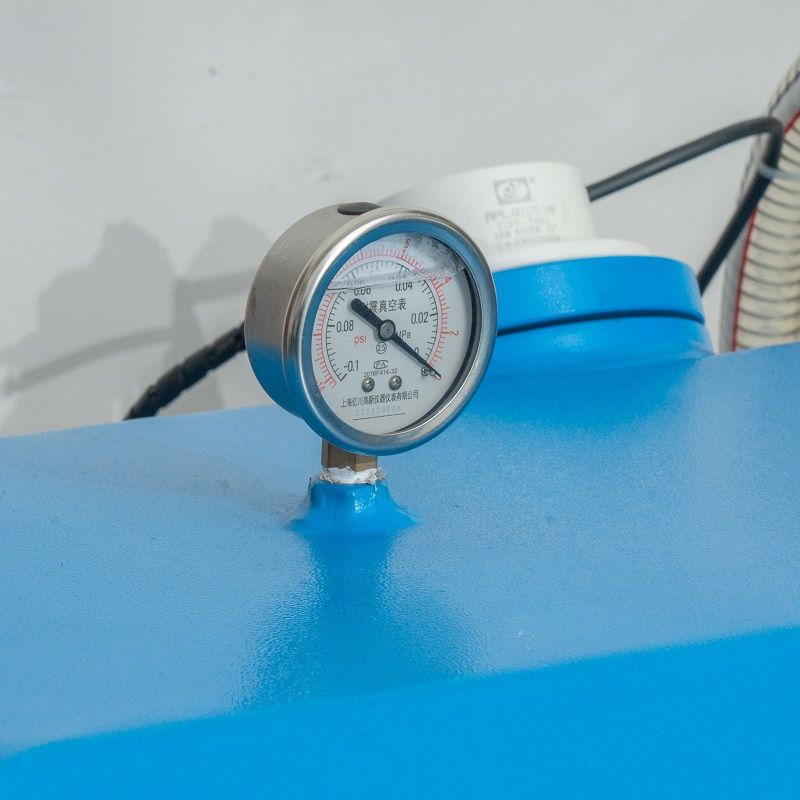

Système de vide :
Y compris des équipements tels que des pompes à vide, qui sont utilisées pour extraire l'air dans le réservoir d'immersion de peinture et réduire la pression de l'air dans le réservoir. La création d'un environnement sous vide peut permettre à la peinture isolante de mieux pénétrer dans les interstices et les pores de la pièce, d'expulser l'air et l'humidité et d'améliorer l'effet d'immersion de la peinture.

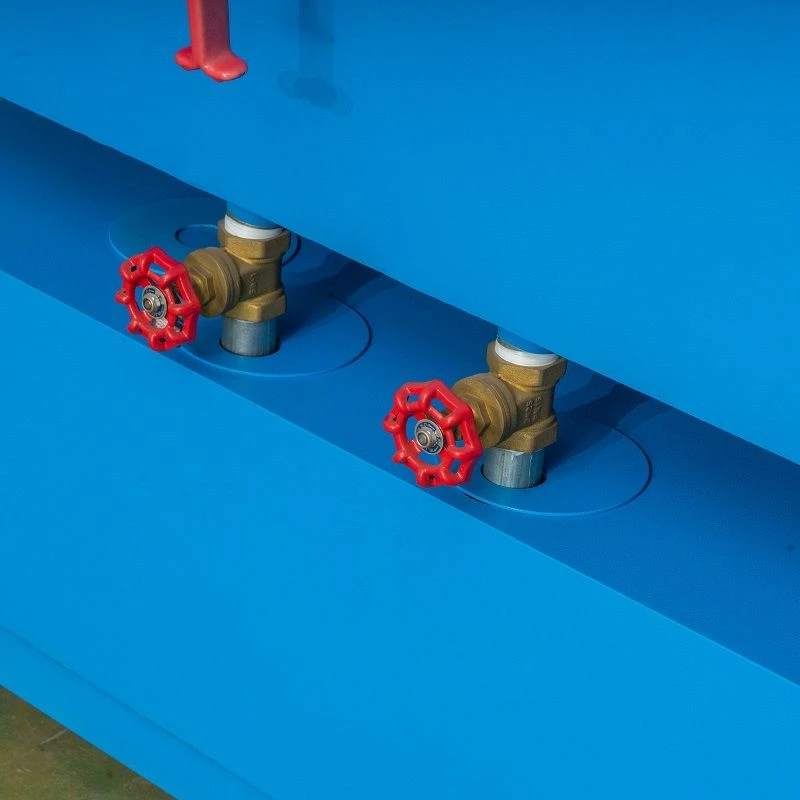

Système de distribution de peinture :
Il existe des boîtes de stockage de peinture, des canalisations et des pompes de livraison de peinture, etc. Sa fonction est de transporter la peinture isolante de la boîte de stockage de peinture à la boîte de trempage de peinture, et de contrôler le débit et la pression du liquide de peinture pour assurer le bon déroulement du processus. le processus de trempage de la peinture.
Détails du produit
Principe de fonctionnement
Tout d'abord, placez la pièce à tremper (comme les enroulements de moteur, les bobines de transformateur, etc.) dans le réservoir de trempage et fermez la porte du réservoir. Démarrez le système de vide pour extraire l'air dans le réservoir de trempage afin que le réservoir atteigne un certain degré de vide. Ensuite, la peinture isolante est transportée vers le réservoir de trempage via le système de distribution de peinture. Puisque le réservoir est sous vide, la peinture isolante pénètre rapidement dans diverses parties de la pièce sous l’action de la différence de pression. Une fois le trempage terminé, il peut être trempé pendant un certain temps selon les exigences du processus pour remplir complètement le liquide de peinture. Après cela, l'excès de liquide de peinture est évacué et le système d'aspiration est redémarré pour éliminer les bulles restantes à la surface de la pièce. Enfin, le système de chauffage et de séchage est utilisé pour solidifier la peinture isolante sur la pièce afin de former une couche isolante solide.
Avantages
Améliorer les performances d’isolation :
Il peut faire pénétrer le vernis isolant profondément dans la bobine et la pièce, remplir efficacement les minuscules pores et espaces, améliorer considérablement les performances d'isolation des produits électriques et réduire la probabilité de défauts tels que les fuites et les courts-circuits.
Améliorer l'efficacité de la production et la stabilité de la qualité :
Le fonctionnement automatisé et le contrôle précis des paramètres garantissent la cohérence de la qualité de trempage de la peinture de chaque lot de produits et sont plus efficaces que les méthodes manuelles traditionnelles de trempage de la peinture.
Domaines d'application
Elle est largement utilisée dans l'industrie manufacturière d'équipements électriques tels que moteurs, transformateurs, réacteurs, bobines, etc. Dans ces domaines, les performances d'isolation électrique doivent être élevées et la machine de vernissage sous vide est l'un des équipements clés pour garantir qualité du produit.
FAQ
Q : Comment se déroulent l’emballage et l’expédition ?
R : Lors de l’expédition, des bandes de bois seront utilisées pour renforcer et protéger la machine.
Q : Quelle est la tension d’alimentation de l’appareil ?
R : Notre équipement est équipé en standard de 220 V CA et 380 V et peut également être personnalisé en fonction des besoins des clients.
Q : Quel diamètre de fil l’appareil peut-il enrouler ?
R : Cela dépend de votre produit. Veuillez laisser vos coordonnées et nous organiserons le service client pour vous contacter.
Q : La programmation de la bobineuse est-elle compliquée ?
R : Cela dépend du modèle spécifique de la bobineuse. La programmation simple d'une bobineuse est relativement simple et peut être complétée en réglant quelques paramètres de base, tels que le nombre de tours, la vitesse d'enroulement, etc. Cependant, certaines bobineuses complexes utilisées pour enrouler une variété de bobines complexes peuvent être plus compliquées à programmer. , obligeant les opérateurs à se familiariser avec les langages de programmation ou les logiciels d'exploitation pour définir divers paramètres tels que le chemin d'enroulement et la méthode de câblage.
Q : Que comprend l’entretien quotidien de la bobineuse ?
R : L'entretien quotidien comprend principalement le nettoyage de la surface de l'équipement pour empêcher la poussière et les débris de pénétrer dans les pièces mécaniques et d'affecter leur fonctionnement. Il est également nécessaire de vérifier régulièrement la lubrification des pièces de transmission, telles que les engrenages, les vis et autres pièces, et d'ajouter de l'huile lubrifiante en fonction de l'usage.
