Principaux paramètres techniques de la bobineuse de fil plat |
|||
|
Modèle de produit |
SQ-8BX1-2 |
SQ-8BX1-3 |
SQ-8BX1-4 |
|
Diamètre d'enroulement |
Supérieur ou égal à400 |
Supérieur ou égal à400 |
Supérieur ou égal à550 |
|
Largeur du câble |
Supérieur ou égal à200 |
Supérieur ou égal à200 |
Supérieur ou égal à200 |
|
Précision de la disposition des câbles |
0.01 |
0.01 |
0.01 |
|
Vitesse de broche |
1-200tr/min |
1-200tr/min |
1-200tr/min |
|
Hauteur du centre de la broche |
300mm |
300mm |
300mm |
|
Diamètre de fil applicable |
Fil de cuivre plat : épaisseur 1-5 mm largeur 1-15 mm |
Fil de cuivre plat : épaisseur 1-5 mm largeur 1-20 mm |
Fil de cuivre plat : épaisseur 1-5 mm largeur 1-30 mm |
|
Moteur à câble |
Servomoteur 0.75 KW |
Servomoteur 0.75 KW |
Servomoteur 0.75 KW |
|
Moteur de broche |
conversion de fréquence 2,2 KW+1 : 10 |
conversion de fréquence 2,2 KW+1 : 15 |
conversion de fréquence 3,7 KW+1 : 10 |
|
Tension d'alimentation |
220 VCA 50 Hz |
220 VCA 50 Hz |
380 VCA 50 Hz |
|
Puissance des machines |
3,3 kW |
3,6 kW |
5,5 kW |
|
Support métallique |
Axe unique réglable |
Axe unique réglable |
Axe unique réglable |
|
Dimensions |
1400 X 800 X 1550mm |
1400 X 8001550mm |
1600 X 850 m X 1600 mm |
|
Poids de l'équipement |
460KG |
490KG |
670KG |

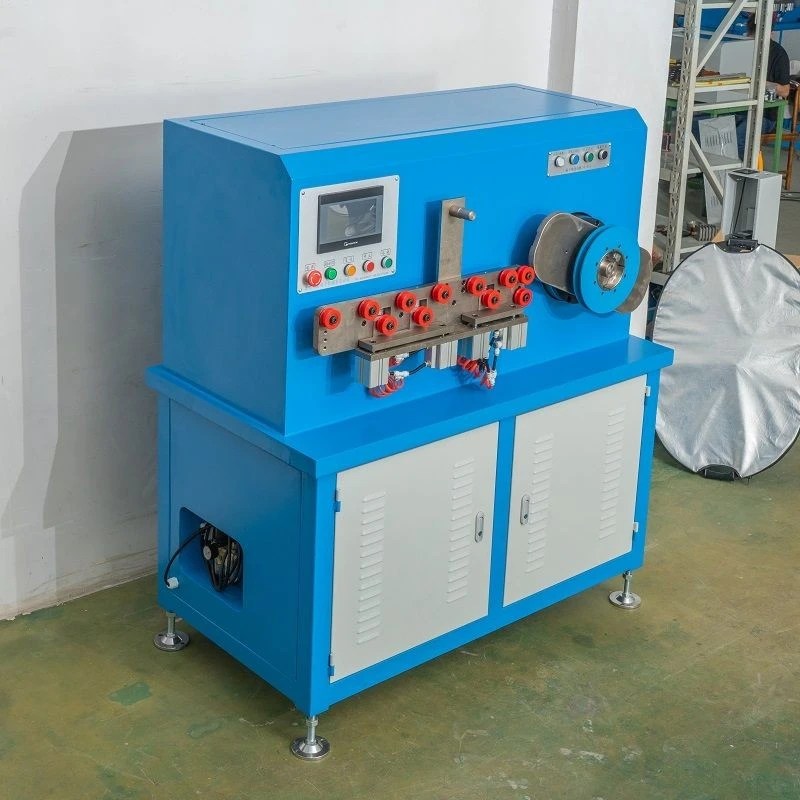

Structure et principe

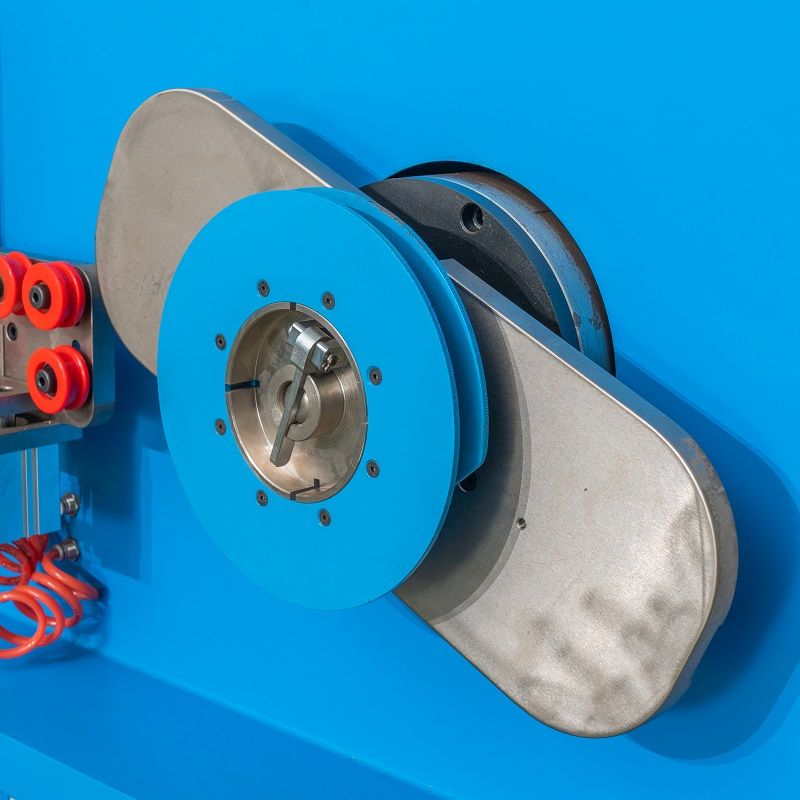

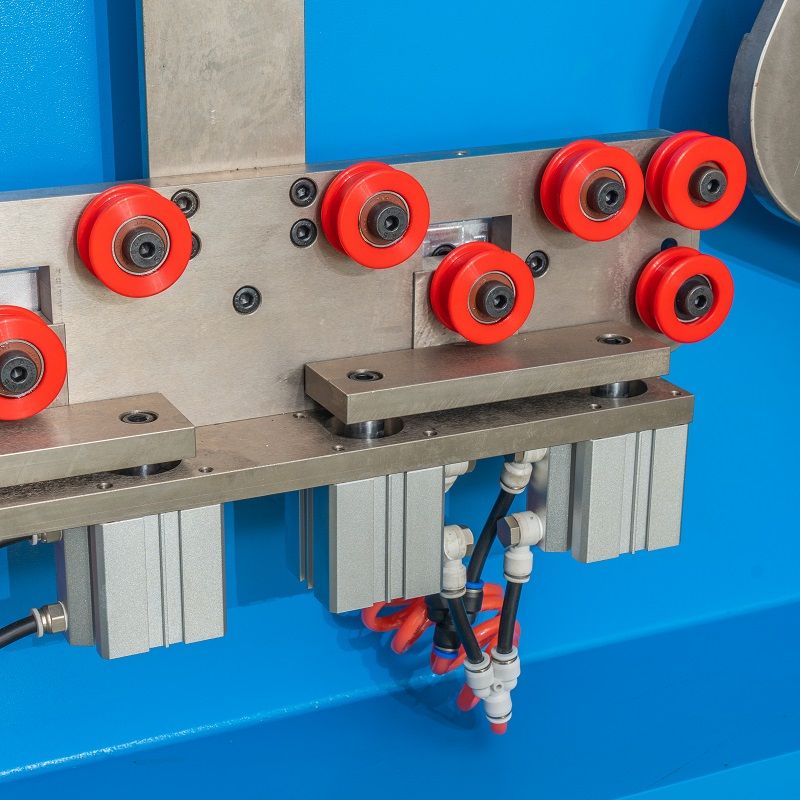

Il comporte généralement des composants principaux tels qu'une broche d'enroulement, un mécanisme de disposition des fils, un dispositif de contrôle de tension, etc. Lors du travail, le fil est maintenu à une certaine tension grâce au système de contrôle de tension, la broche entraîne la rotation du moule d'enroulement et la disposition des fils. Le mécanisme permet d'enrouler le fil uniformément sur le moule pour former une bobine en forme de crêpe.

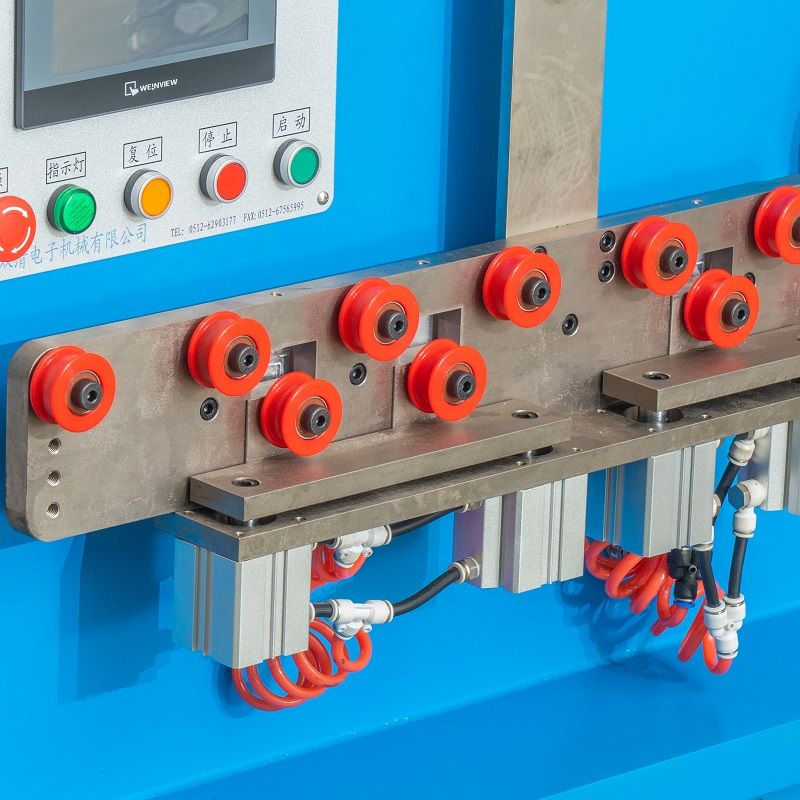

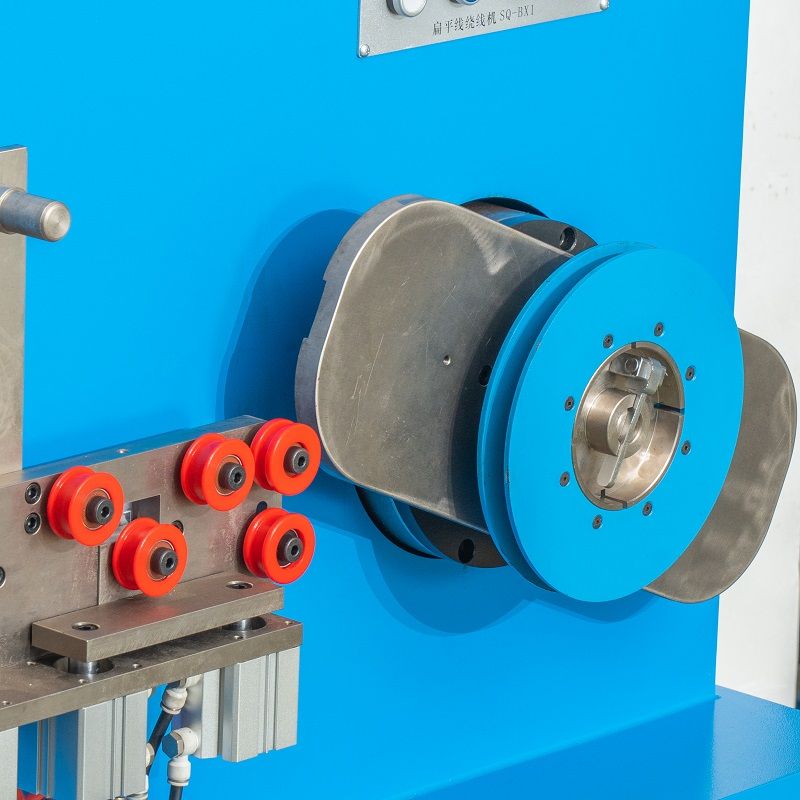

Détails du produit
Domaines d'application

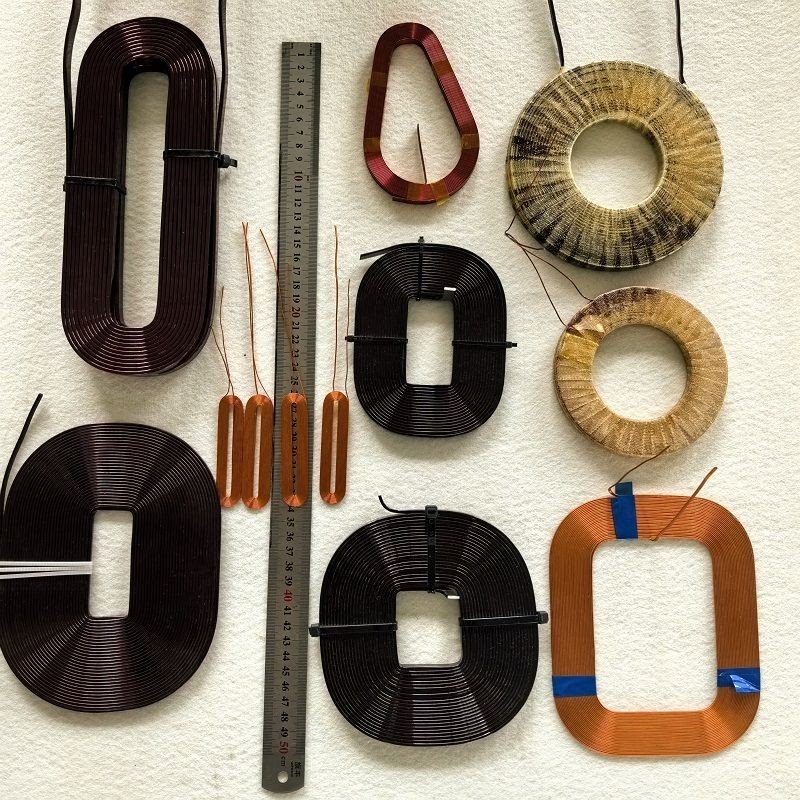

Il est largement utilisé dans la fabrication d'équipements électriques tels que les transformateurs de puissance, les bobines de machines à souder, les bobines plates alpha, les réacteurs, etc. Par exemple, la fabrication d'enroulements haute tension et d'enroulements basse tension de grands transformateurs de puissance nécessite l'utilisation de crêpes. des bobineuses pour enrouler des bobines avec des tours et des formes précis pour assurer la stabilité des performances du transformateur.
Caractéristiques et avantages
Il peut réaliser un enroulement de haute précision, garantissant que le nombre de tours de la bobine est précis, bien disposé et uniforme. Et les paramètres d'enroulement tels que le diamètre du fil, le nombre de tours, la vitesse d'enroulement, etc. peuvent être ajustés en fonction de différentes exigences de conception. Certaines bobineuses de crêpes avancées présentent également les caractéristiques d'un degré élevé d'automatisation, ce qui peut réduire les erreurs de fonctionnement manuel et améliorer l'efficacité de la production.
FAQ
Q : Êtes-vous un fabricant ou une société commerciale ?
R : Nous sommes un fabricant, fabricant source.
Q : Pouvez-vous le concevoir pour nous ?
R : L’équipement peut être personnalisé en fonction de vos besoins et des exigences du produit.
Q : Comment se déroulent l’emballage et l’expédition ?
R : Lors de l’expédition, des bandes de bois seront utilisées pour renforcer et protéger la machine.
Q : La vitesse d’enroulement de la bobineuse peut-elle être ajustée ?

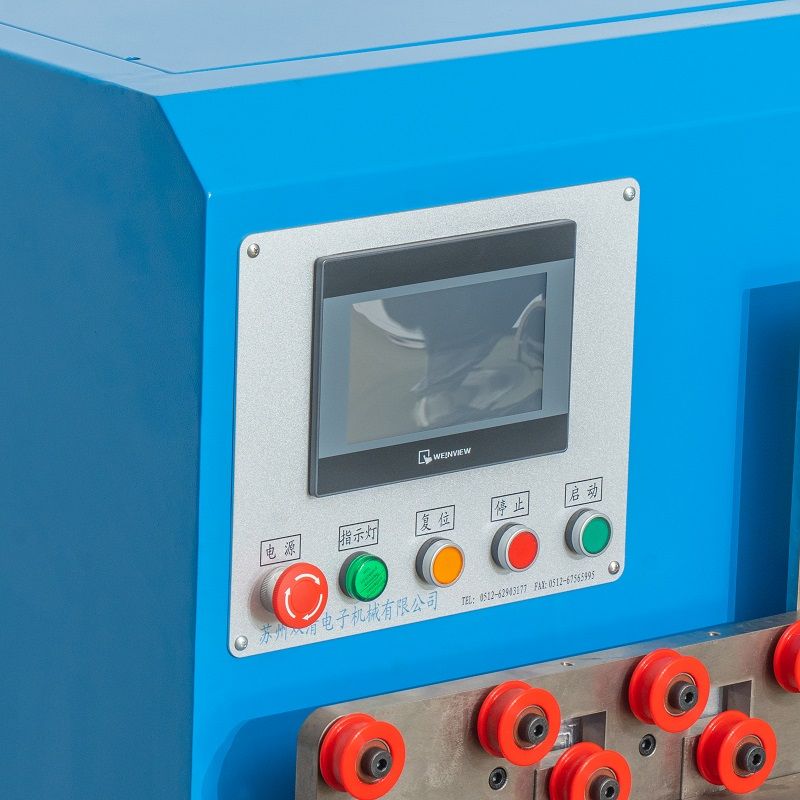

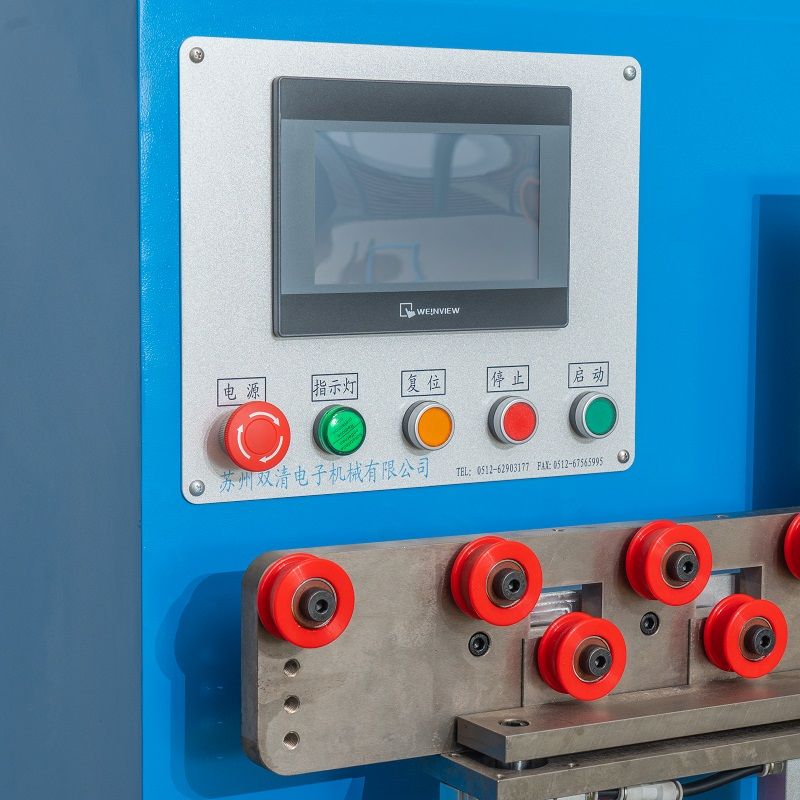

R : La vitesse d’enroulement de la bobineuse peut être ajustée. Grâce au panneau de commande de l'équipement, la vitesse d'enroulement appropriée peut être ajustée en fonction des différentes exigences d'enroulement, telles que le diamètre du fil, le nombre de tours de bobine et d'autres facteurs.
