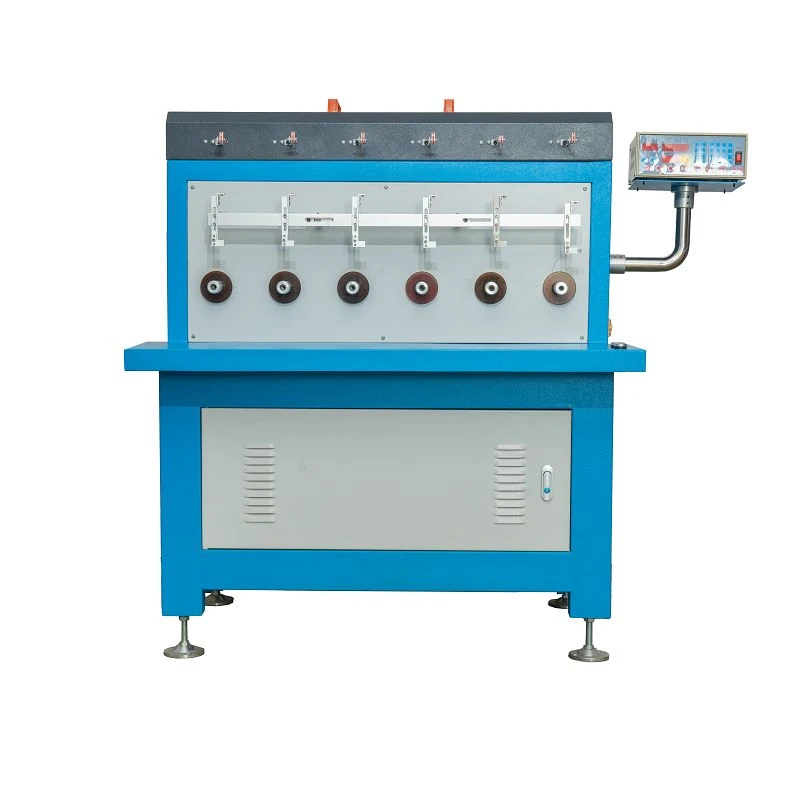

Principaux paramètres techniques de la bobineuse multi-axes |
|||
|
Modèle de produit |
SQ-004LD |
SQ-006LD |
SQ-006HU |
|
Diamètre d'enroulement |
{0}mm |
{0}mm |
{0}mm |
|
Largeur du câble |
{0} mm |
{0}mm |
{0}mm |
|
Précision de la disposition des câbles |
0.01 |
0.01 |
0.01 |
|
Vitesse de broche |
30-5000tr/min |
1-2000tr/min |
1-2000tr/min |
|
Hauteur centrale de la broche |
150 millimètre |
170 millimètre |
170 millimètre |
|
Diamètre de fil applicable |
{{0}}.03-1.0 mm |
0.03-1,5 mm |
0.03-1,5 mm |
|
Moteur à câble |
Moteur pas à pas type 57 |
PanasonicServo 0.4KW |
PanasonicServo 0.4KW |
|
Moteur de broche |
conversion de fréquence 0.4KW |
conversion de fréquence 0.75KW |
conversion de fréquence 1,5KW |
|
Tension d'alimentation |
220 VCA 50 Hz |
220 VCA 50 Hz |
220 VCA 50 Hz |
|
Puissance des machines |
1,2 kW |
1,8 kW |
2,7 kW |
|

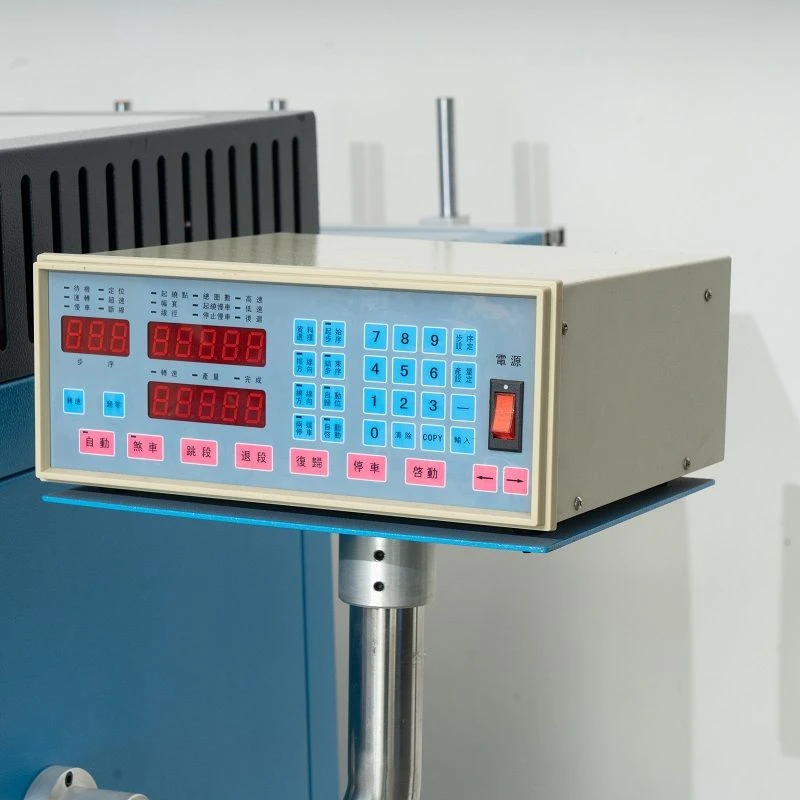

Système de contrôle |
Place de Shuangqing-200A |
Place de Shuangqing-200A |
Place de Shuangqing-200A |
|
Support métallique |
Quatre axes |
Six axes |
Six axes |
|
Tension correspondante |
Tendeur réglable de précision 4 jeux |
Tendeur réglable de précision 6 jeux |
Tendeur réglable de précision 6 jeux |
|
Taille |
1500 mm(L)*1000 mm(L)* 1500 mm(H) |
1600mm(L)*1500mm(L)* 1500mm(H) |
1600mm(L)*1500mm(L)* 1500mm(H) |
|
Poids de l'équipement |
110KG |
170KG |
170KG |
Caractéristiques structurelles
1 : Conception multi-axes :
Cela permet à la bobineuse d'enrouler plusieurs bobines en même temps, améliorant considérablement l'efficacité de la production.
2 : Système de transmission de haute précision :
Équipé de poulies synchrones de haute précision pour garantir la précision du mouvement de chaque axe, la position, la vitesse et l'angle de l'enroulement peuvent être contrôlés avec précision pour garantir la qualité de l'enroulement.

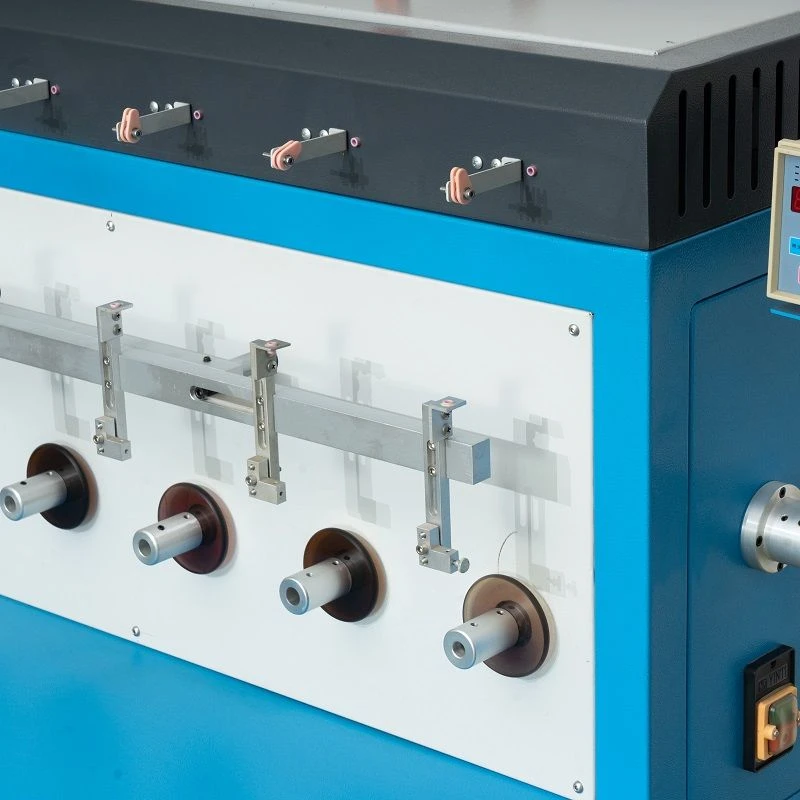

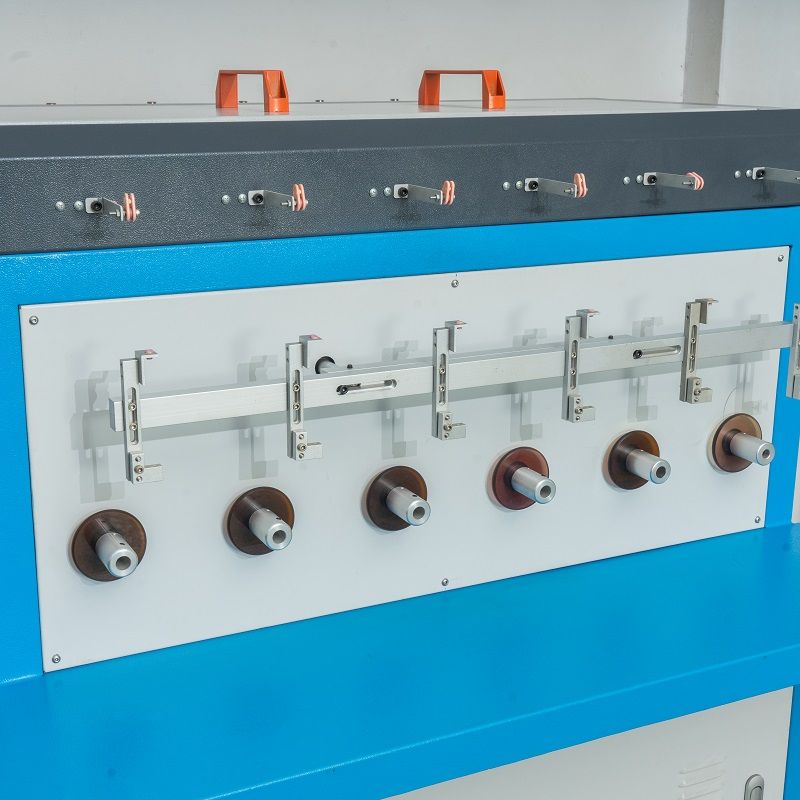

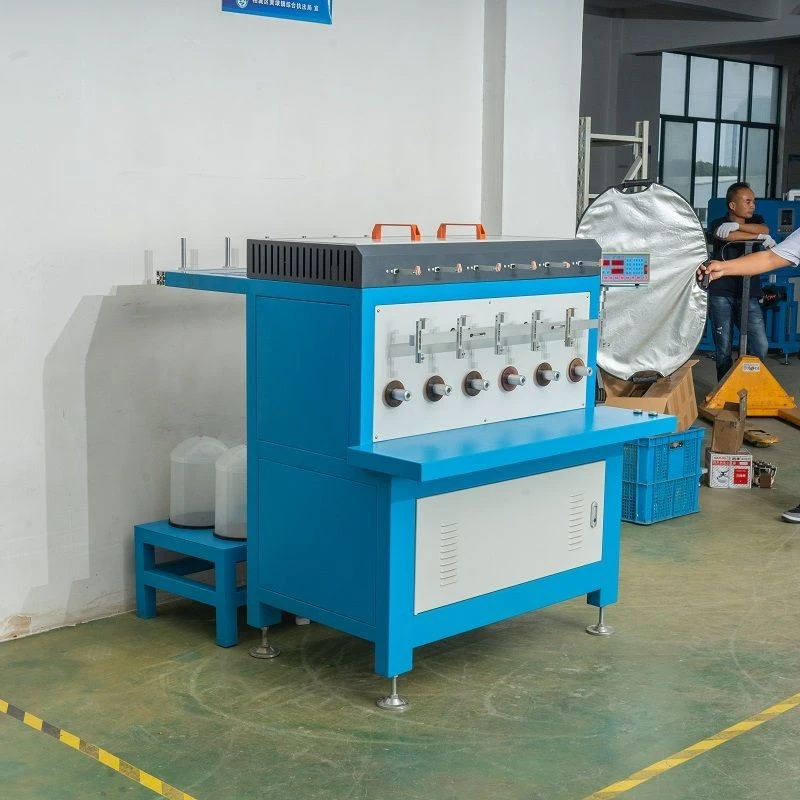

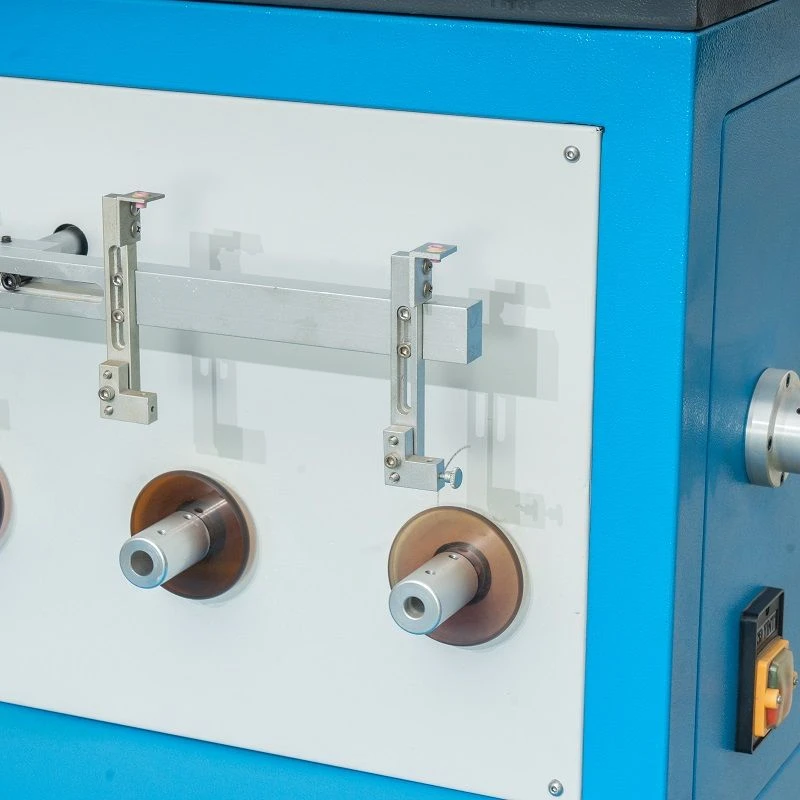

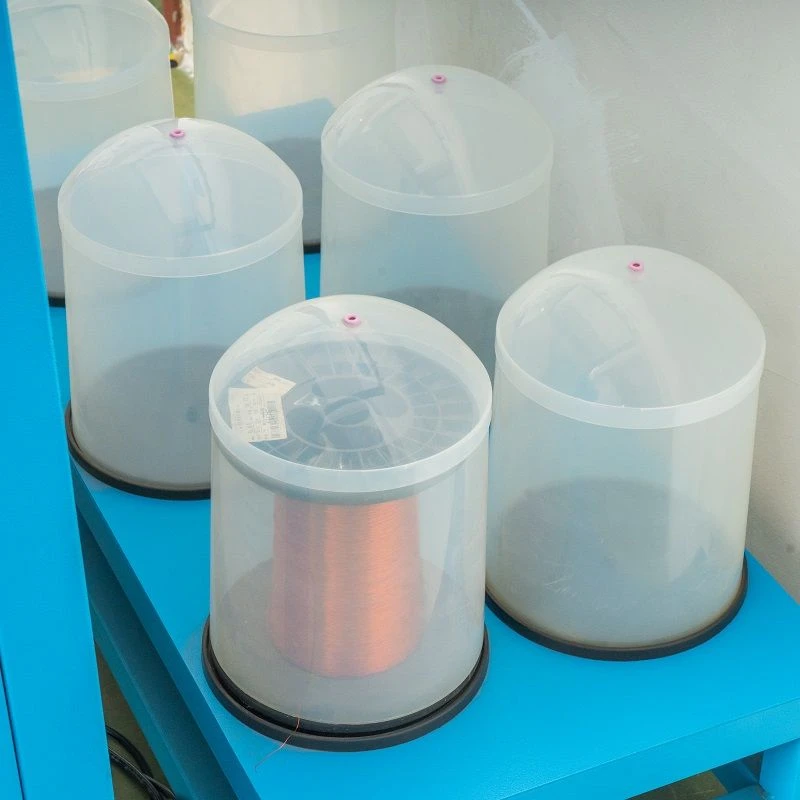

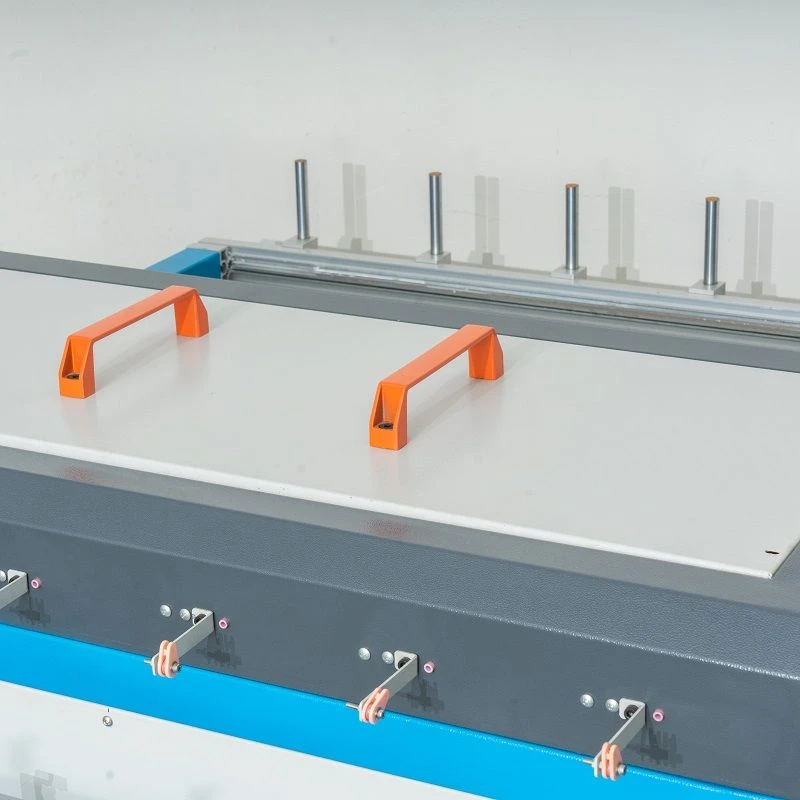

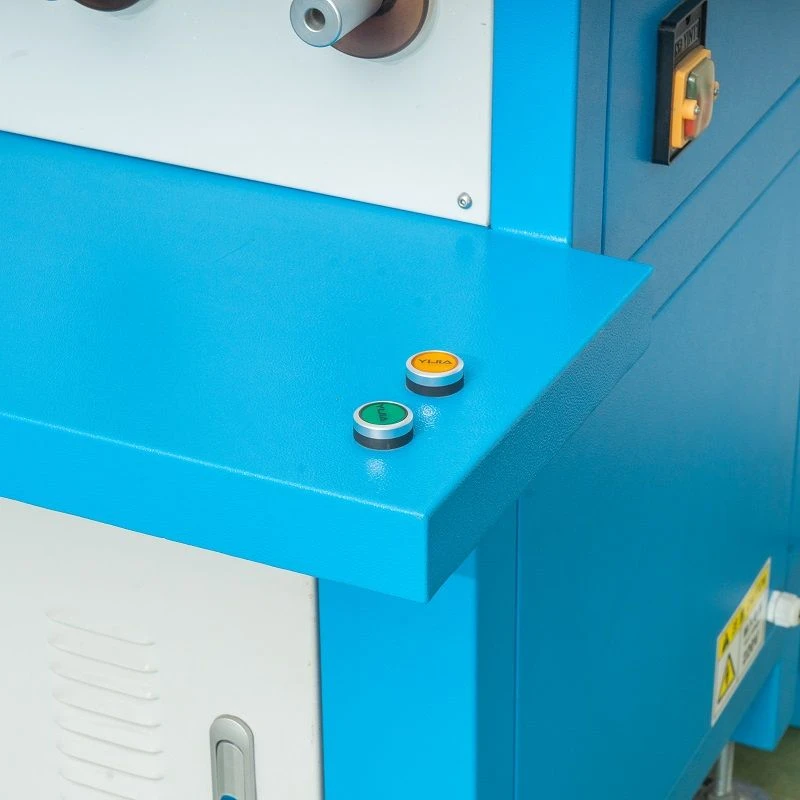

Détails du produit
Fonctions et avantages
1 : haut degré d’automatisation
2: plusieurs modes d'enroulement
3: enroulement de précision
Domaines d'application
1 : Industrie électronique :
Il est largement utilisé dans la production de véhicules à énergies nouvelles, de l'aérospatiale, de moteurs, d'électromagnétiques et d'autres composants pour répondre à leurs besoins en bobines miniaturisées et de haute précision.
2 : Électronique automobile :
La bobine d'allumage de la voiture, l'inducteur de l'unité de commande électronique (ECU), etc. nécessitent également des bobineuses multi-axes pour garantir la qualité et les performances du bobinage afin de s'adapter à l'environnement de travail complexe de la voiture.
3 : Champ d’automatisation industrielle :
Tels que le bobinage des enroulements de moteur, des bobines de capteurs, etc., fournissant des composants de bobine de haute qualité pour les équipements d'automatisation industrielle.
FAQ
Q : Quelle est la durée de la période de garantie ?
A : Période de garantie : 1 an
Q : Quel diamètre de fil l’appareil peut-il enrouler ?
R : Cela dépend de votre produit. Veuillez laisser vos coordonnées et nous organiserons le service client pour vous contacter.
Q : Qu'est-ce qui détermine la précision d'enroulement de la bobineuse ?
R : La précision du bobinage dépend principalement de la précision de la structure mécanique de l’équipement. Par exemple, la précision du mécanisme de disposition des fils affectera la propreté de la disposition des fils. Dans le même temps, la précision du système de contrôle est également essentielle. Les systèmes de contrôle avancés peuvent contrôler avec précision l'angle de rotation et la vitesse du moteur pour garantir la précision du bobinage.
Q : À quoi dois-je faire attention lors du démarrage de la bobineuse ?
R : Avant de démarrer la machine, vérifiez si le cordon d'alimentation de l'équipement est correctement connecté et si tous les composants sont en position normale. Assurez-vous également qu'il n'y a pas de débris dans la zone de travail pour éviter d'affecter le fonctionnement de l'équipement ou de provoquer des risques pour la sécurité.
