Principaux paramètres techniques de la bobineuse verticale à fil plat |
|||
|
Modèle de produit |
SQ-400L |
SQ-600L |
SQ-800L |
|
Diamètre d'enroulement |
Inférieur ou égal à400 |
Inférieur ou égal à600 |
Inférieur ou égal à800 |
|
Largeur du câble |
Inférieur ou égal à400 |
Inférieur ou égal à600 |
Inférieur ou égal à800 |
|
Précision de la disposition des câbles |
0.01 |
0.01 |
0.01 |
|
Vitesse de broche |
1-100tr/min |
1-60tr/min |
1-50tr/min |
|
Hauteur centrale de la broche |
300 millimètres |
350 mm |
500 millimètres |
|
Diamètre de fil applicable |
Fil rond :2-20 mm Fil plat :Inférieur ou égal à10X15 |
Fil rond :2-20 mm Fil plat :Inférieur ou égal à10X25 |
Fil rond :2-30 mm Fil plat :Inférieur ou égal à15X40 |
|
Moteur à câble |
Servomoteur 1,5KW |
Servomoteur 2,2 kW |
Servomoteur 3,7 KW |
|
Moteur de broche |
conversion de fréquence 2,2KW 1*20 |
conversion de fréquence 3,7KW 1*30 |
conversion de fréquence 4,7KW 1*40 |
|
Tension d'alimentation |
220 VCA 50 Hz |
380 VCA 50 Hz |
380 VCA 50 Hz |
|
Puissance des machines |
3,7 kW |
6,5KW |
7,8 kW |
|
Tension correspondante |
Tendeur mécanique à résistance magnétique |
Tendeur mécanique à résistance magnétique |
Tendeur de précision servo |
|
Taille |
1900 mm(L)*900 mm(L)* 2250 mm(H) |
2100 mm(L)*1000 mm(L)* 2250 mm(H) |
2200mm(L)*1100mm(L)* 2300mm(H) |
|
Poids de l'équipement |
640KG |
760KG |
980KG |

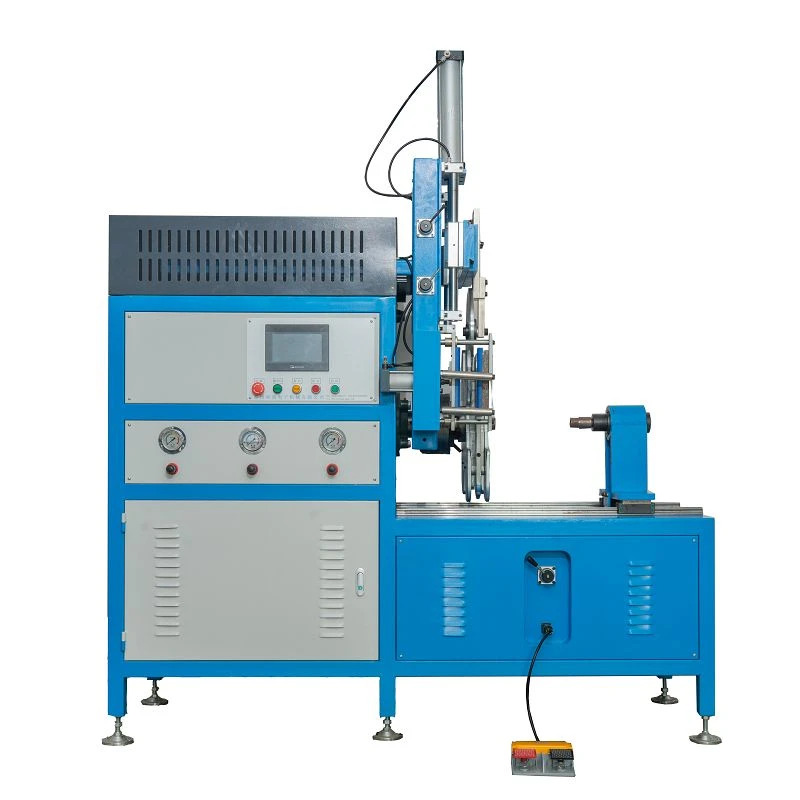

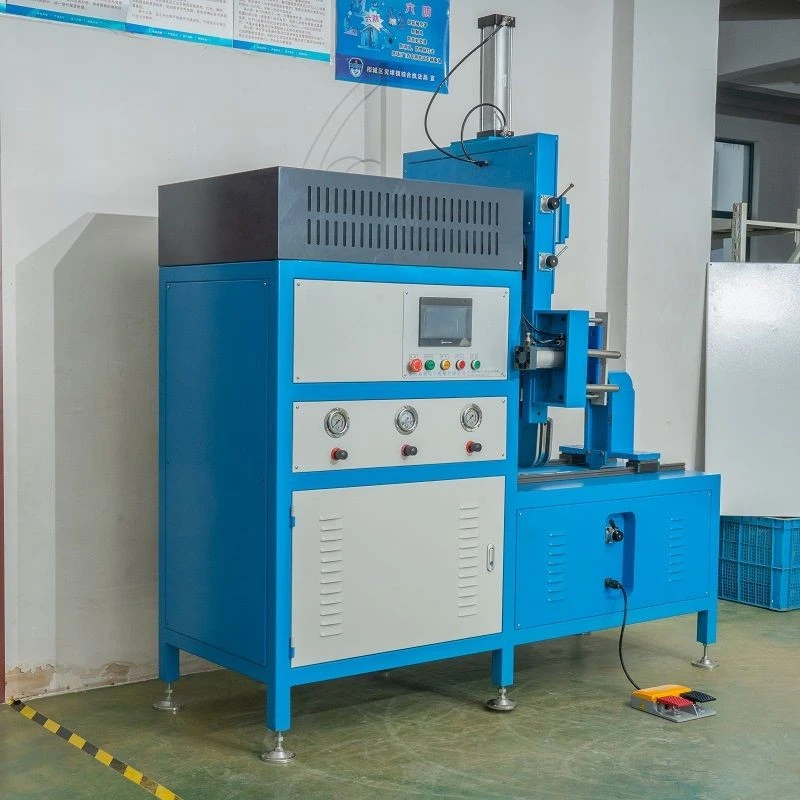

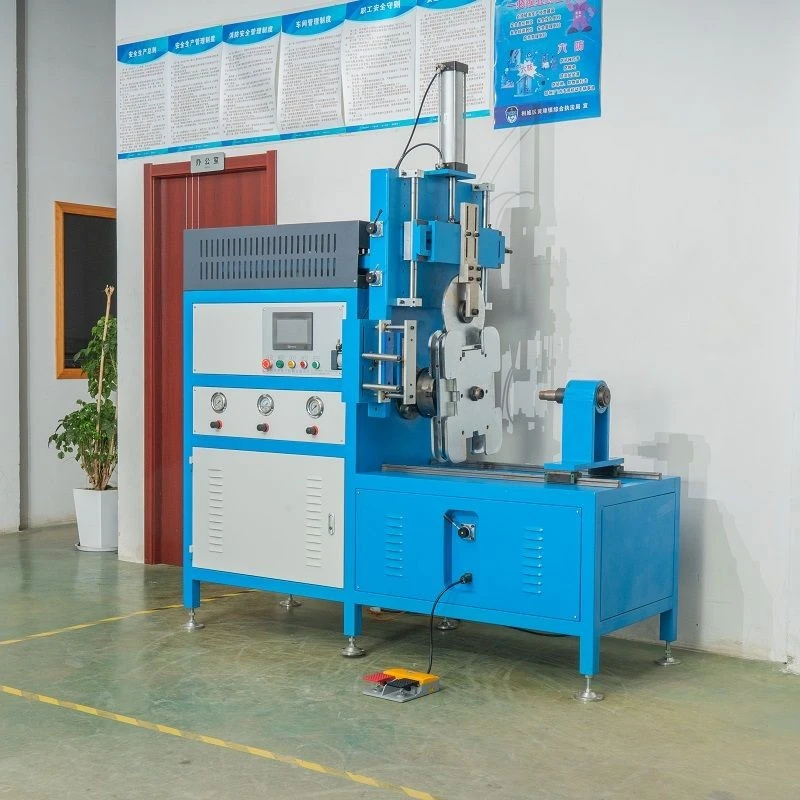

La bobineuse verticale à fil plat Shuangqing est une machine qui peut fabriquer des bobines en spirale en rendant le côté long du fil plat perpendiculaire à l'axe de la spirale. Voici quelques informations sur la bobineuse verticale à fil plat :
Principe de fonctionnement
Habituellement, le moteur fournit la puissance nécessaire pour entraîner la rotation ou le déplacement des pièces concernées afin de réaliser l’enroulement du fil plat. Par exemple, certaines machines à enrouler verticales utilisent le moteur pour entraîner le mécanisme de la roue à cadran et à rainure afin de faire bouger la table rotative par intermittence afin de réaliser le travail d'espacement de plusieurs rouleaux collecteurs ; en même temps, le servomoteur est utilisé pour entraîner la vis en rotation, de sorte que le manchon fileté se déplace de haut en bas, entraînant ainsi le mouvement de haut en bas du fil plat uniformément pendant l'enroulement, évitant ainsi un enroulement répété dans la même position.

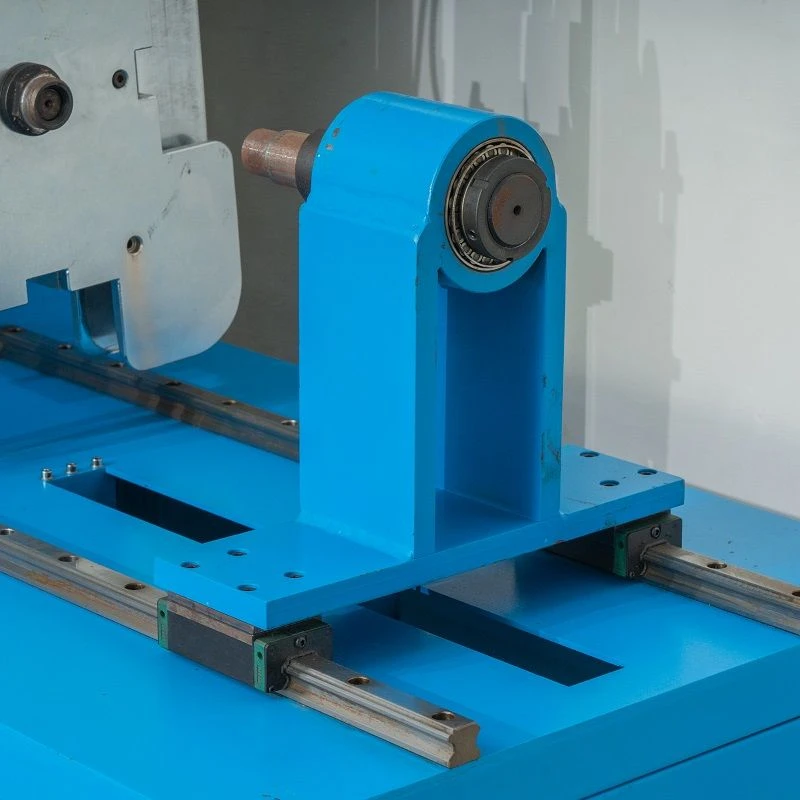

Structure
Dispositif d'alimentation :
Responsable du transport du fil plat vers la position d'enroulement. Par exemple, certains dispositifs d'alimentation utilisent un cylindre pour entraîner une plaque de serrage, qui serre le fil plat et entraîne un bloc fixe à se déplacer sur une piste coulissante via un servomoteur pour réaliser l'alimentation du fil plat.

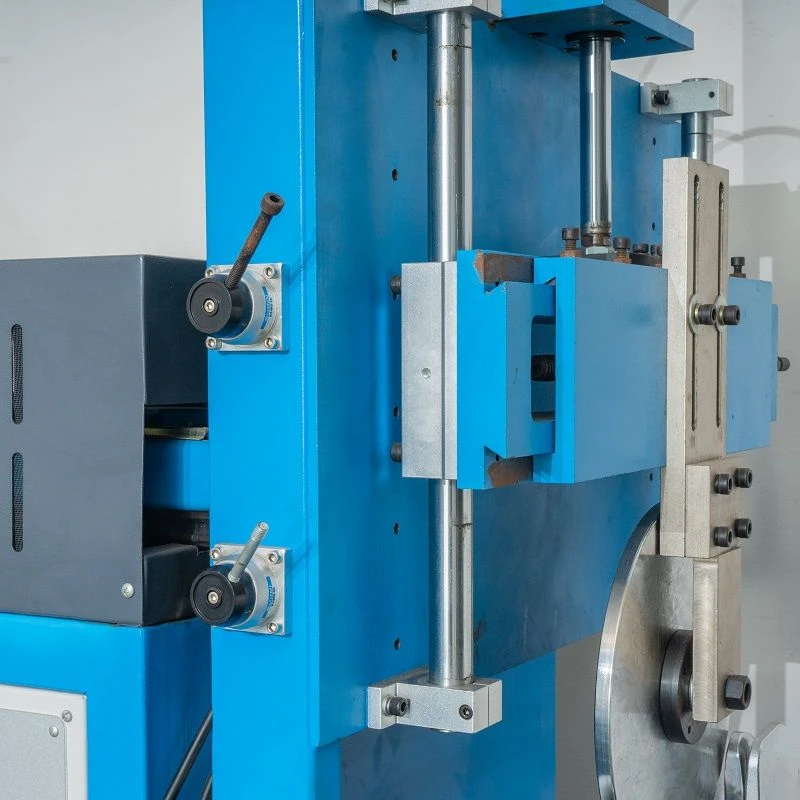

Dispositif de guidage :
Le fil plat est guidé pour garantir qu'il pénètre avec précision dans la zone d'enroulement. Certains dispositifs de guidage avancés disposent également d'une fonction de lubrification en ligne pour réduire la friction du fil plat pendant le traitement.

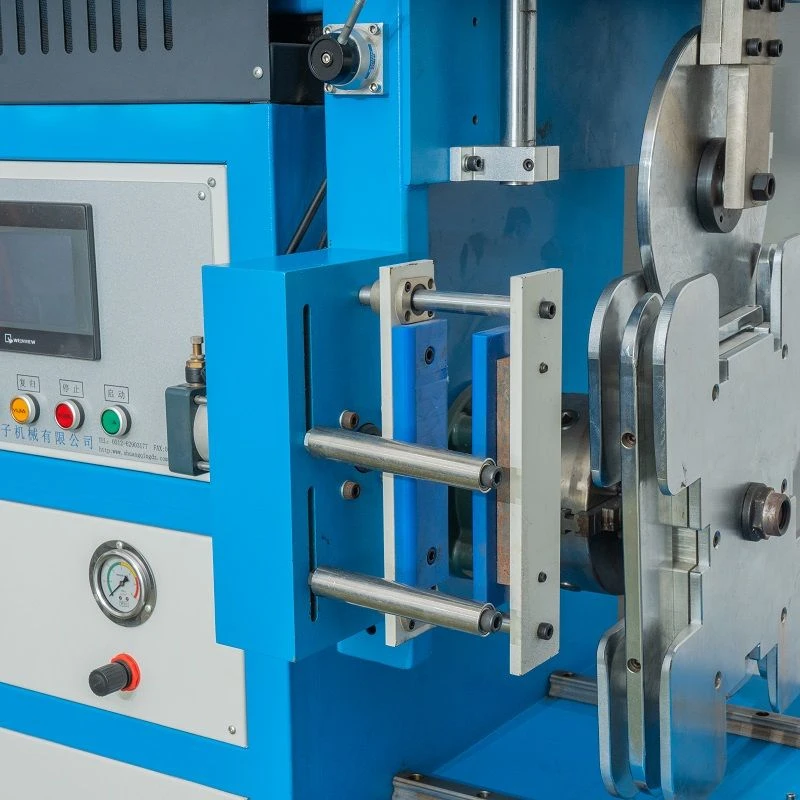

Dispositif de pliage :
Le fil plat est plié selon les exigences de conception pour former une forme de bobine en spirale. Le dispositif de pliage comprend généralement un bloc rotatif, une table rotative, un mécanisme de formage et d'autres composants. Certains mécanismes de formage empêchent la déformation de l'angle intérieur du fil plat pendant le pliage grâce à la coopération de tiges de piston, de couvercles à basse pression, de manchons à bride et d'autres composants.
Dispositif d'enroulement :
Il s'agit du composant central de la bobineuse verticale, utilisé pour enrouler le fil plat en bobines de formes et de tailles spécifiques. La structure et les performances du dispositif d'enroulement affectent directement la qualité et l'efficacité de l'enroulement de la bobine.

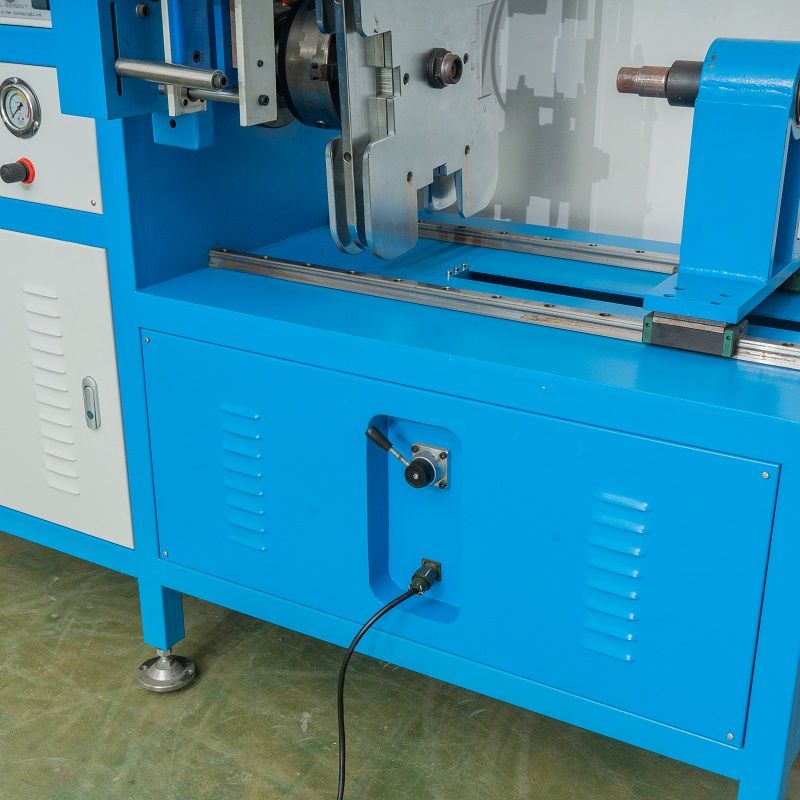

Détails du produit

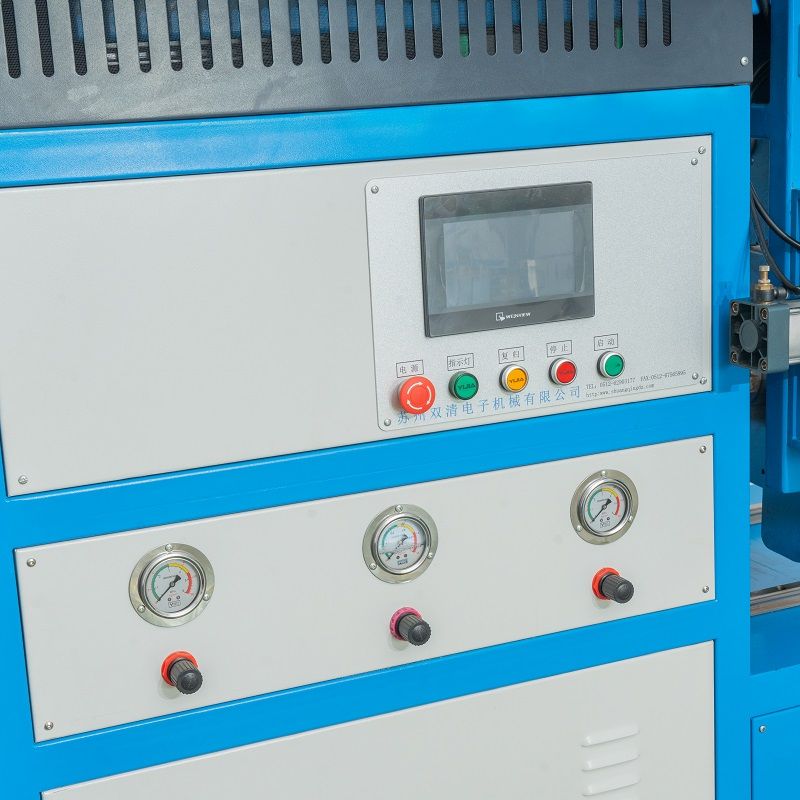

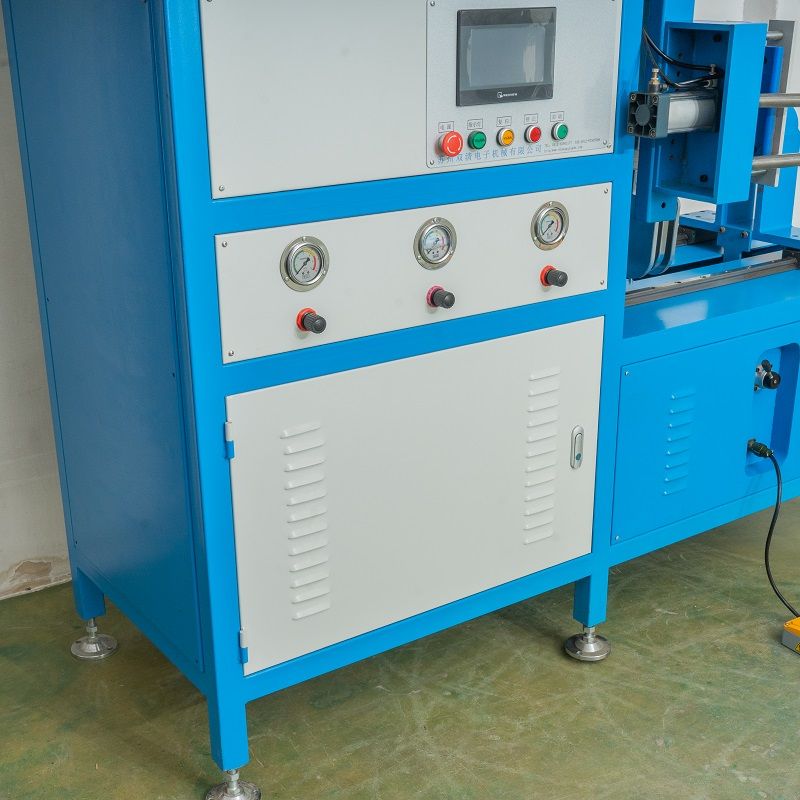

Dispositif de contrôle
Le contrôleur PLC200 est utilisé pour contrôler le fonctionnement de l'ensemble de la bobineuse verticale, y compris le réglage et l'ajustement de paramètres tels que la séquence d'action, la vitesse et la position de chaque composant.
Domaines d'application
Il est largement utilisé dans les nouvelles énergies, le stockage d'énergie photovoltaïque embarqué, le transport ferroviaire, les machines électroniques, la médecine automobile, les appareils électroménagers et d'autres domaines. Par exemple, dans les moteurs, transformateurs et autres composants des véhicules à énergie nouvelle, des bobineuses verticales à fil plat sont nécessaires pour enrouler les bobines d'inductance.
Avantages
Haute précision de bobinage :
La position d'enroulement et l'angle du fil plat peuvent être contrôlés avec précision pour garantir la précision dimensionnelle et les performances électriques de la bobine.
Efficacité de production élevée :
Le degré élevé d'automatisation permet de réaliser une opération de bobinage continue et rapide, améliorant considérablement l'efficacité de la production.
La bobineuse verticale de fil plat a une large gamme d'applications :

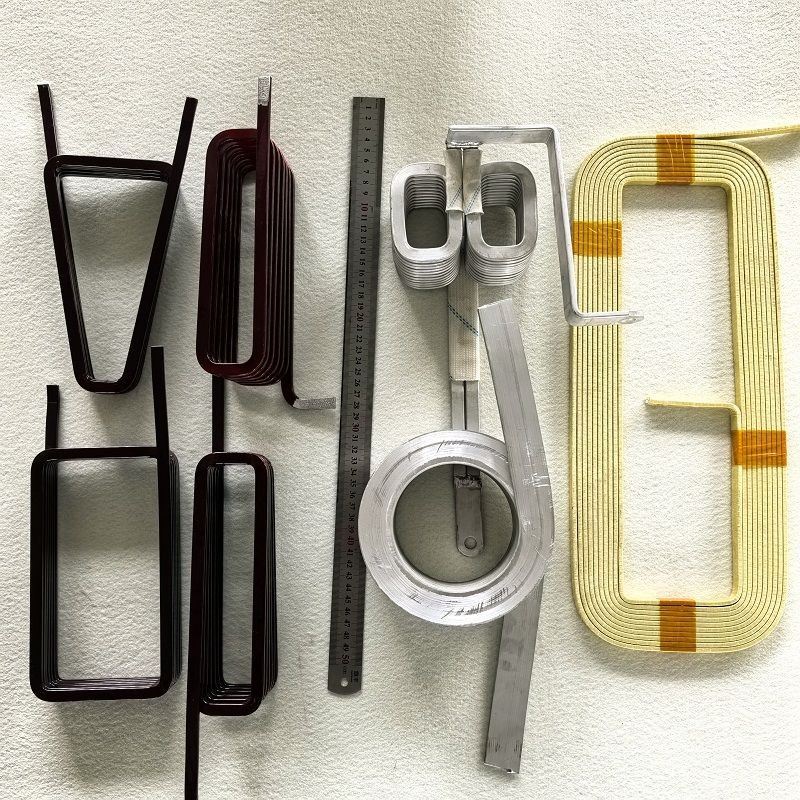

Il peut enrouler des bobines plates de différentes formes et tailles pour répondre aux besoins de différents produits.
Facile à utiliser :
L'interface de fonctionnement est simple et facile à comprendre, et les opérateurs peuvent commencer à fonctionner après une simple formation.
FAQ
Q : Êtes-vous un fabricant ou une société commerciale ?
R : Nous sommes un fabricant, fabricant source.
Q : Pouvez-vous le concevoir pour nous ?
R : L’équipement peut être personnalisé en fonction de vos besoins et des exigences du produit.
Q : Si nous avons d'autres exigences relatives aux produits que votre page n'inclut pas, pouvez-vous nous aider à les fournir ?
R : L’équipement peut être personnalisé en fonction des besoins du client.
Q : Qu'est-ce qui détermine la précision d'enroulement de la bobineuse ?
R : La précision du bobinage dépend principalement de la précision de la structure mécanique de l’équipement. Par exemple, la précision du mécanisme de disposition des fils affectera la propreté de la disposition des fils. Dans le même temps, la précision du système de contrôle est également essentielle. Les systèmes de contrôle avancés peuvent contrôler avec précision l'angle de rotation et la vitesse du moteur pour garantir la précision du bobinage.
