Bobineuse de réacteur

C'est le composant central du bobinage et est utilisé pour fixer le cadre de bobinage ou le cœur du réacteur. Il est généralement entraîné par un moteur de haute précision et la vitesse peut être contrôlée avec précision pour répondre aux exigences de vitesse d'enroulement des différents réacteurs. Par exemple, pour les gros réacteurs, une vitesse plus faible peut être nécessaire pour garantir la qualité du bobinage ; pour les petits réacteurs, la vitesse peut être augmentée de manière appropriée pour améliorer l’efficacité.

Il est chargé de disposer les fils uniformément sur le cadre ou le noyau d'enroulement d'une manière prédéterminée. Il permet d'obtenir un agencement précis des fils grâce à des dispositifs de transmission précis tels que des vis et des rails de guidage, etc., en coordination avec la rotation de la broche d'enroulement. Le pas, la direction et d'autres paramètres de la disposition des fils peuvent être ajustés en fonction des exigences de conception du réacteur.

Le système contrôle la tension du fil pour garantir qu'elle reste stable pendant le processus de bobinage. Il est composé d'un dispositif de réglage de la tension. Une tension stable peut rendre les bobines enroulées serrées et soignées, et le fil est lâche et le diamètre du paquet de fil est trop grand. Par exemple, la tension peut être contrôlée en ajustant la force de freinage du dispositif de réglage de tension sur la bobine réceptrice.

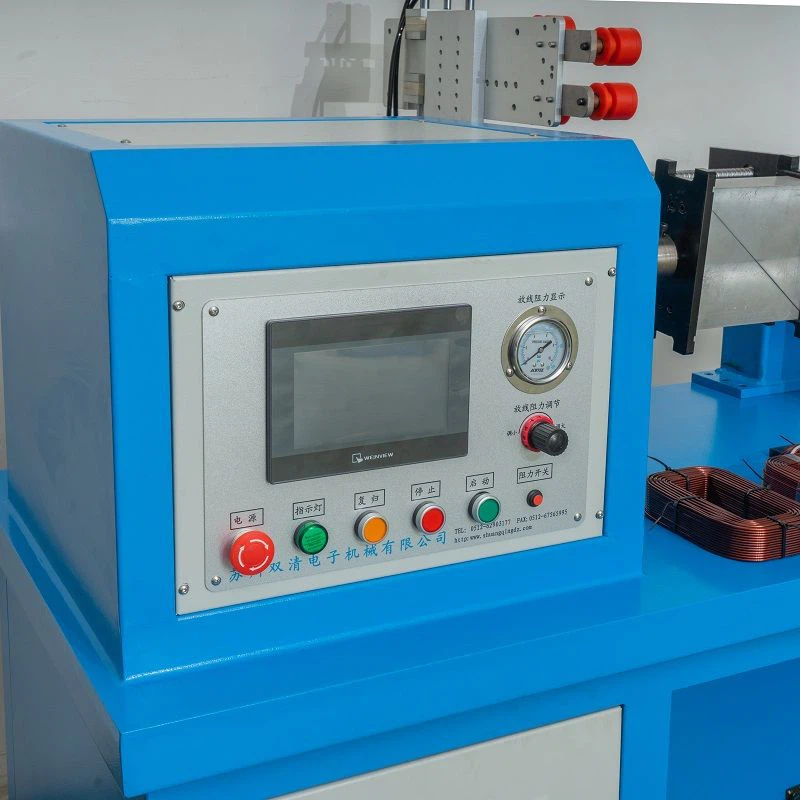

C'est le « cerveau » de la machine d'enroulement du réacteur et peut réaliser une interaction homme-machine. L'opérateur peut définir le nombre de tours d'enroulement, les paramètres de disposition des fils, la valeur de tension, la vitesse d'enroulement, etc. dans le système de contrôle. Le système de contrôle coordonne le travail de la broche d'enroulement, du mécanisme de disposition des fils et du système de contrôle de tension en fonction de ces paramètres pour garantir la précision et la stabilité du processus d'enroulement.
